力士乐减压阀DR20-5-52/200YM，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

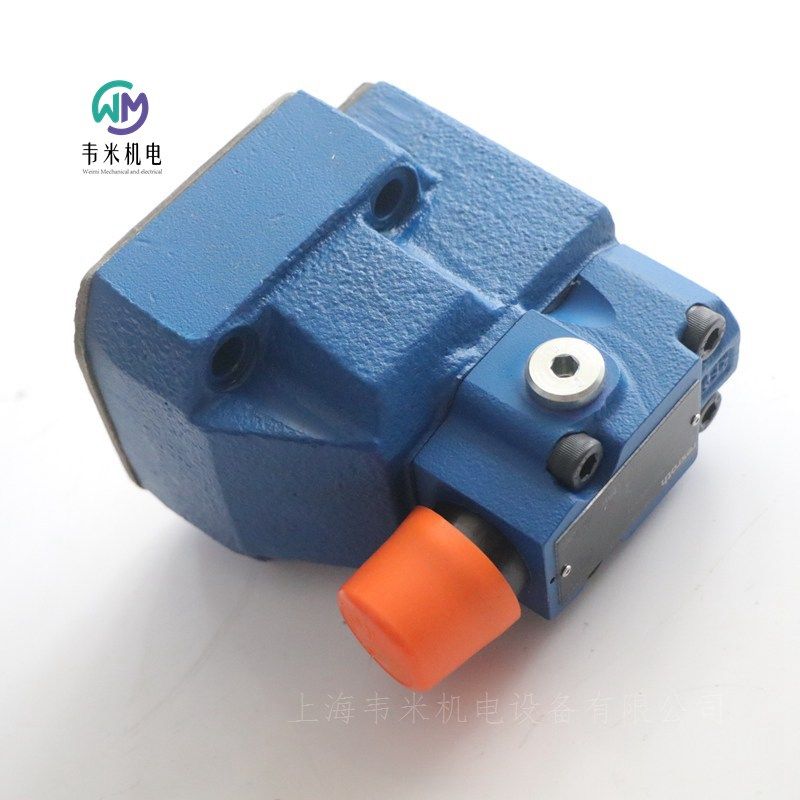

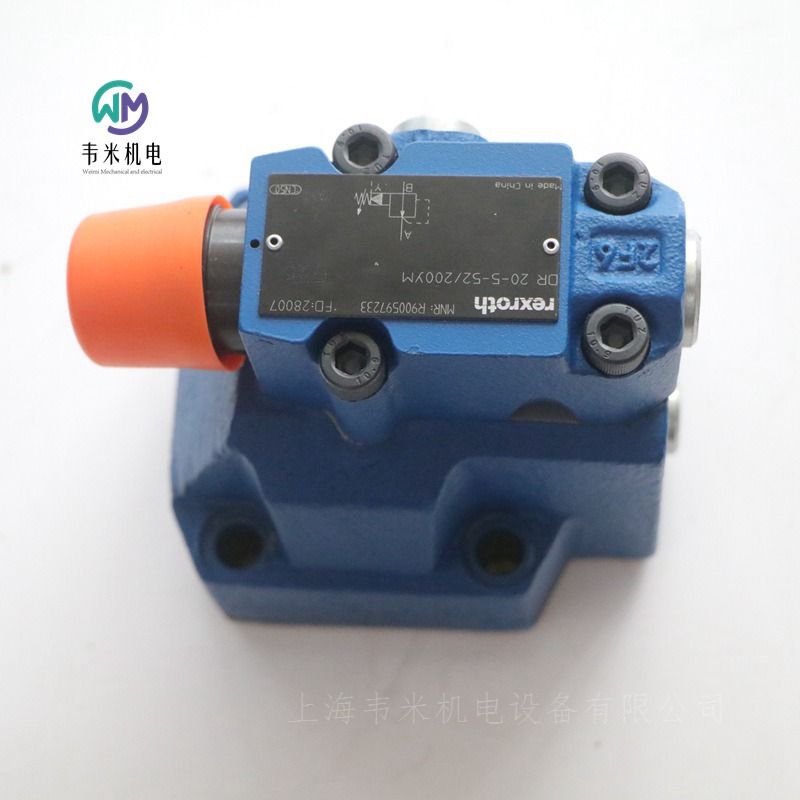

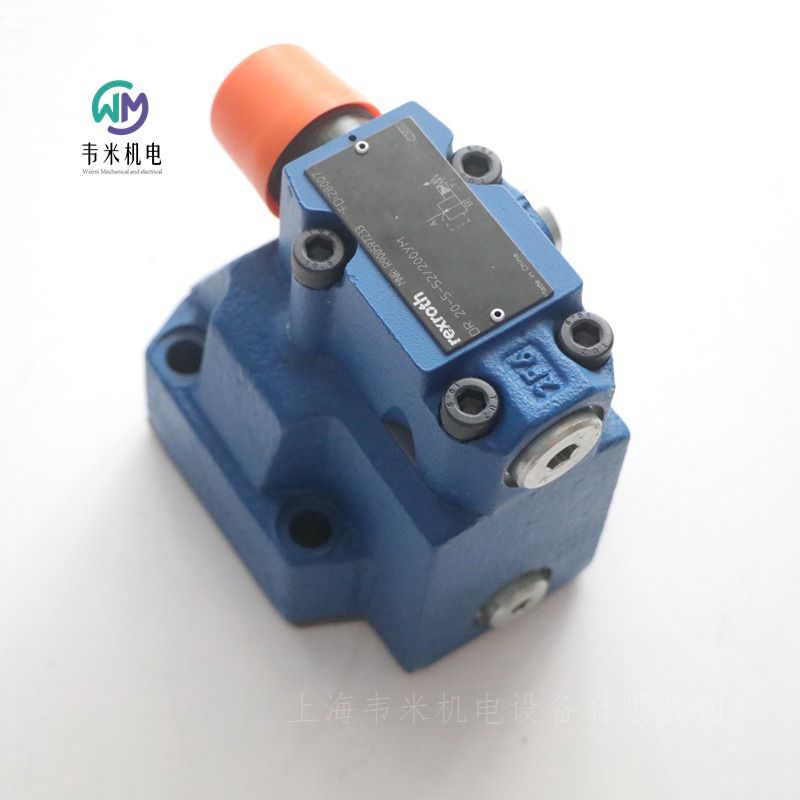

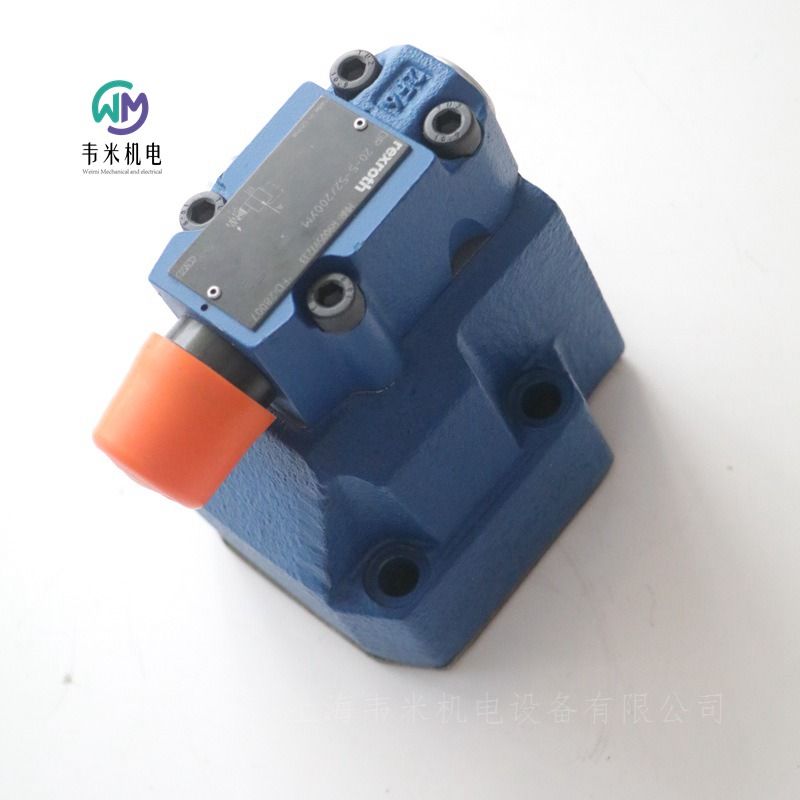

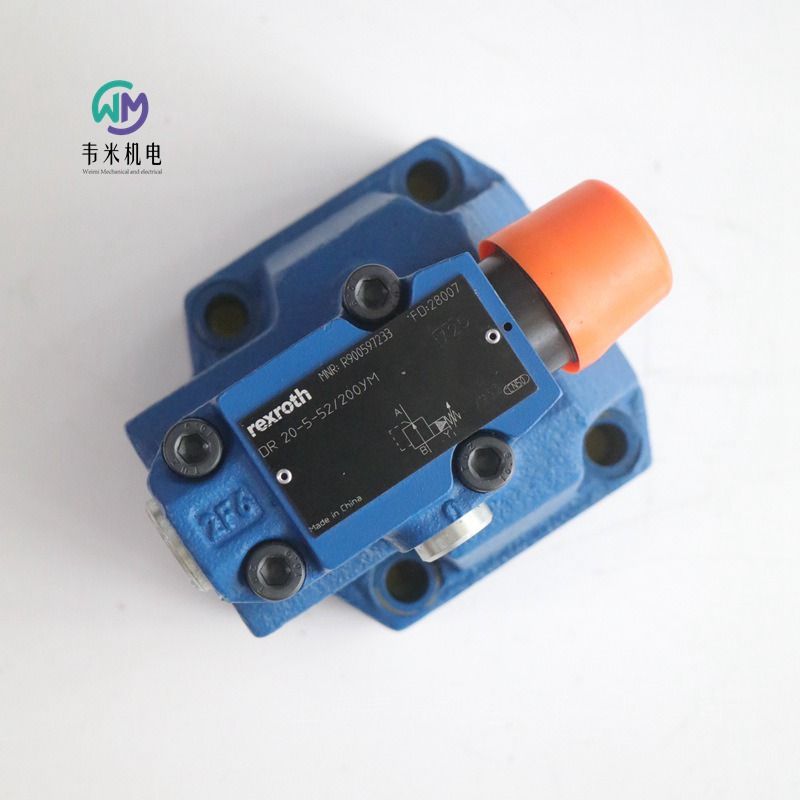

力士乐REXROTH减压阀 DR20-5-5X/200YM
R900597233 DR20-5-52/200YM
公称尺寸 20，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 5781-08-10-0-16
压力 [bar]    350
体积流量 [l/min]    300
活塞符号    B → A
连接类型    板材结构
标称尺寸    20
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    5.38

力士乐REXROTH直动式减压阀
DR10DP
规格 10
组件系列 4X
大工作压力 20 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 578-06-07-0-00
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
带压力计连接
单向阀，可选
防腐蚀设计
DR 0 DP 型阀是一种三通型直动式减压阀，即，可限制次级油路的压力。
它用于限制系统压力。
通过调整类型设置次级压力。
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 B 流向通道 A。同时，通道 A 中的压力通过控制油路作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路从通道 A 内部提供信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。
这样，通道 A 将经由控制阀芯上的控制边 与通道 T(Y) 相连接。这样一来，大量液压油将流回油箱，压力只能小幅增加。
来自弹簧腔的漏油排泄始终通过通道 T(Y) 在外部实现。
为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。
压力计连接可实现对次级压力的控制。



力士乐REXROTH直动式减压阀
ZDR10D
规格 10
组件系列 5X
大工作压力 20 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 440-05-04-0-05
4 个压力等级
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（型号“A”）
通道 A、B 或 P 中减压
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将相对压缩弹簧移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路 从通道 A 内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。
这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱（通道 TB）相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。
来自弹簧腔 的漏油排泄始终通过通道 TA 在外部实现。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流，但于型号“A”。
型号“P”和“B”
对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。
注意：
在无方向阀的情况下使用时，通道 TA 和 TB 必须相互连接（例如，在盖板中）。
设置方向座阀 NG 0 时，必须使用 HSZ0A078-3X/M00 型叠加阀板（物料号 R900537264）。
德国力士乐REXROTH减压阀订货号和型号：
R900410884 ZDR10DA2-5X/150Y
R900410884 ZDR10DA2-52/150Y
R900410880 ZDR10DP2-56/150YM
R900410876 ZDR10DP2-5X/210YM

力士乐REXROTH减压阀ZDR10DP2-5X/150YM
R900410880 ZDR10DP2-56/150YM
标称尺寸10，P2→P1，机械
高功率范围的工业液压阀。可靠的减压至设定值。
滑阀
直动式
压力调节范围5…150巴
带保护帽的六角形
产品特性
连接类型    ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    160
活塞符号    P2→P1
连接类型    中间板
标称尺寸    10
操作类型    具有机械操作
连接数    5
开关位置数量    2
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    2.44


力士乐REXROTH减压阀-Z ZDR10DA2-5X/150Y
R900410884
标称尺寸10，A2→A1，机械
高功率范围的工业液压阀。可靠的减压至设定值。
闸阀
直接控制
压力调节范围5…150巴
产品特性
连接图像    ISO 4401-05-04-0-05
压力[bar]    315
体积流量[l/min]    80
活塞符号    A2→A1
连接类型    中间板
标称尺寸    10
操作类型    具有机械操作
连接数    5
开关位置数量    2
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    2.56

力士乐REXROTH减压阀ZDR10DP2-5X/75YM
R900410875
R900410875 ZDR10DP2-56/75YM
公称尺寸 10，P2 → P1，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 2…75 bar
六角外壳，带保护帽
压力 [bar]    350
体积流量 [l/min]    160
活塞符号    P2 → P1
连接类型    叠加阀板
标称通径    10
驱动类型    带机械操作
连接数    5
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.48


力士乐REXROTH减压阀
先导式操作
DR系列
尺寸10…32
组件系列5X
工作压力350巴
流量400 l/min
特点
用于底板安装
端口模式符合ISO 5781
用于螺纹连接
作为插装阀
4种调节类型，可选：
旋钮
带六角套筒和保护帽
带刻度的可锁定旋钮
带刻度的旋钮
5个压力额定值
止回阀，可选（仅底板安装）
防腐设计
DR型压力阀是由二次回路控制的先导式减压阀。
减压阀主要由带主阀芯插件的主阀和带调节型的先导控制阀组成。
在静止位置，阀门打开。液压油从通道B经由主滑阀插件无限制地流向通道A。施加在通道A上的压力作用在下部主滑阀侧。同时，压力通过喷嘴施加到主滑阀的弹簧加载侧，并通过通道施加到先导控制阀中的球。它还通过喷嘴、控制管路、止回阀和喷嘴作用在球体上。根据弹簧的设置，将控制滑阀保持在打开位置的阀球前面、通道和弹簧室中会产生压力。
通道B中的液压油可以无限制地通过主滑阀插入件流向通道A，直到通道A中的压力超过弹簧设定的值并打开阀球。控制滑阀向关闭方向移动。
当通道a中的压力与弹簧处设定的压力之间存在平衡状态时，实现所需的减压。从弹簧室返回的先导油总是通过控制管路从外部返回油箱。为了从通道A自由回流到通道B，可以选择性地安装止回阀。压力表连接允许控制通道A中的减压。
安装位置任意
环境温度范围  –30…+50°C（NBR密封；–20…+50°C（FKM密封件）
液压油温度范围  –30+80°C（NBR密封件）；–20…+80°C（FKM密封件）
工作压力  350bar
入口压力  350bar
出口压力  350bar
工作压力范围  10...350bar
粘度范围 10…800mm2/s
容许污染程度液压流体，清洁度等级符合ISO 4406（c）等级20/18/15 2）
德国力士乐REXROTH减压阀订货号和型号：
R900597713 DR10-4-5X/100Y
R900962883 DR10-4-5X/100YM
R900596823 DR10-4-5X/200YM
R901080203 DR10-4-5X/160XYM
R901080203 DR10-4-5X/160XYM
R900503742 DR10-5-5X/50Y
R900597197 DR10-5-5X/100YM
R900503741 DR10-5-52/200Y
R900598358 DR10-5-5X/200YM
R900596883 DR10-5-5X/315Y
R900597132 DR10-5-5X/315YM
R900937292 DR10-5-5X/200YMV/12
R900518619 DR10-7-5X/100YM
R900596639 DR20-4-5X/100Y
R900500255 DR20-4-5X/200YM
R900596629 DR20-4-5X/315Y
R900594109 DR20-4-52/350YM
R900598360 DR20-5-5X/50Y
R900500284 DR20-5-5X/50YM
R900597198 DR20-5-5X/100Y
R900597892 DR20-5-5X/200Y
R900597233 DR20-5-5X/200YM
R900597233 DR20-5-52/200YM
R900596754 DR20-5-5X/315YM
R900599113 DR30-4-5X/100Y
R900508498 DR30-4-5X/200Y
R900503303 DR30-5-5X/50YM
R900596500 DR30-5-52/200Y
R900597158 DR30-5-5X/200YM
R900597158 DR30-5-52/200YM
R900596928 DR30-5-5X/315Y


力士乐REXROTH减压阀 DR20-5-5X/100Y
R900597198
R900597198 DR20-5-52/100Y
公称尺寸 20，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
产品属性
连接图    ISO 5781-08-10-0-16
产品系列    DR10,20,30
工作压力. [bar]    350
体积流量 [l/min]    300
活塞符号    B → A
连接类型    底板安装
标称尺寸    20
驱动类型    通过机械致动
连接数    2
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    5.36

力士乐REXROTH减压阀 DR30-5-5X/200YM
R900597158 DR30-5-52/200YM
公称尺寸 30，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 5781-09-13-0-16
压力 [bar]    350
体积流量 [l/min]    400
活塞符号    B → A
连接类型    板材结构
标称尺寸    30
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件    NBR
重量 [kg]    8.441

力士乐REXROTH减压阀 DR30-5-5X/200Y
R900596500 DR30-5-52/200Y
公称尺寸 30，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 5781-09-13-0-16
压力 [bar]    350
体积流量 [l/min]    400
活塞符号    B → A
连接类型    板材结构
标称尺寸    30
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件    NBR
重量 [kg]    8.3

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW6U3X/420MG24N9K4
R900566283 M-3SEW6U38/420MG24N9K4
公称尺寸 6，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
连接图    ISO 4401-03-02-0-05
大压力 [bar]    420
大体积流量 [l/min]    25
活塞符号    符号 U
连接类型    板式结构
标称尺寸    6
驱动类型    带电磁操作
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    3 针设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    1.48


力士乐REXROTH电磁操作的二位三通和二位四通方向座阀
M-.SEW 10
R900054399 M-3SEW10C15/420MG24N9K4/P
规格 10
组件系列 1X
大工作压力 420 / 630 bar
大流量 40 l/min
特点
电磁操作的直动式方向座阀
油口安装面符合 ISO 4401-05-04-0-05
被截止的接口无泄漏密封
在压力作用下长期闲置后仍能安全地开关
带可拆卸线圈的气隙直流线圈（若为交流电源则必须装有整流器）
电磁线圈可旋转 90°
电气连接作为单个连接
带隐藏的手动应急控制，可选
位置感应开关（无触点），可选
二位三通方向座阀
M-.SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
它主要由壳体、线圈、强化的阀系统以及闭合元件阀芯组成。
基本原理
在初始位置，控制阀芯由弹簧压入阀座，在阀芯位置，由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的阀芯上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。
注意！
二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在这段时间内即可完成，在几乎所有应用中都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
注意！
要确保不超过的大流量！如果适用，可插入节流插件来限制流量（请参阅功能说明）。
二位四通方向座阀
通过位于二位三通方向座阀下方称为“Plus-1 板”的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能：
初始位置
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
阀芯位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位三通方向座阀 （参阅功能说明）
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位三通方向座阀 （参阅功能说明）
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
单向阀插件插入到 Plus-1 板的油口 P 中。
德国力士乐REXROTH电磁球阀订货号和型号：
R900054399 M-3SEW10C15/420MG24N9K4/P
R900049870 M-3SEW10C16/630MG24N9K4
R900075565 M-3SEW10C1X/420MG24N9K4
R900075563 M-3SEW10U1X/420MG24N9K4

力士乐REXROTH电磁球阀
R900058626 M-3SEW10U1X/420MG24N9K4/B20
公称尺寸 10，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座阀
带隐蔽式辅助驱动装置
带Ø2.0 mm的油口插入件
产品属性
连接图    ISO 4401-05-04-05
产品系列    M-3SEW10
工作压力[bar]    420
流量[l/min]    40
滑阀符号    符号U
连接类型    底板安装
尺寸    10
驱动类型    电磁阀驱动
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HETG
密封    NBR
重量[kg]    2.08

力士乐REXROTH电磁球阀
R900987157 M-3SEW10U1X/420MG24K4/P
公称尺寸 10，符号 U，带电磁操作，24 VDC
液压阀，方向阀，方向开关阀，液压提升换向阀
高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向
直接驱动
阀座
产品属性
连接图    ISO 4401-05-04-05
产品系列    M-3SEW10
工作压力[bar]    420
流量[l/min]    40
滑阀符号    符号U
连接类型    底板安装
尺寸    10
驱动类型    电磁阀驱动
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HETG
密封    NBR
重量[kg]    2.08

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW10U1X/420MG24N9K4
R900075563 M-3SEW10U16/420MG24N9K4
标称尺寸 10，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向。
座阀
直动式
连接图    ISO 4401-05-04-0-05
大压力 [bar]    420
大体积流量 [l/min]    40
活塞符号    符号 U
连接类型    板式结构
标称尺寸    10
驱动类型    带电磁操作
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    3 针设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.08

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW10C1X/420MG24N9K4
R900075565
标称尺寸 10，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向。
座阀
直动式
连接图    ISO 4401-05-04-0-05
大压力 [bar]    420
大体积流量 [l/min]    40
油路符号    符号 C
连接类型    板式结构
标称尺寸    10
驱动类型    带电磁操作
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    3 针设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.09

力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm²/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW

力士乐REXROTH压力开关
R901102747 HED8OP-2X/100K14
R901102747 HED8OP-20/100K14
100巴，带NC触点/NO触点功能的微型开关，设备连接器DIN EN 175301-803（大型立方体连接器）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
内六角
活塞式压力开关
具有NC触点/NO触点功能的微动开关
底板安装
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图    底板安装
产品系列    HED 8
压力[bar]    100
连接类型    底板安装
输出信号    具有常闭触点/NO触点功能的微动开关
电源电压    12…250伏交流/直流
电气连接器    接头，4极（3+PE）
电气连接说明    连接器4极（3+PE），符合EN 175301-803
符合性说明    CE–根据低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    0.75

力士乐REXROTH压力开关
R901107394 HED8OH-2X/50K14KW
R901107394 HED8OH-20/50K14KW
压力继电器
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
带刻度的旋钮
活塞式压力开关
具有NC触点/NO触点功能的微动开关
法兰连接
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图    法兰连接（ISO 16873）
产品系列    HED 8
压力[bar]    50
连接类型    法兰连接
输出信号    具有常闭触点/NO触点功能的微动开关
电源电压    12…250伏交流/直流
电气连接器    接头，4极（3+PE）
电气连接说明    连接器4极（3+PE），符合EN 175301-803
符合性说明    CE–根据低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    0.68

力士乐REXROTH压力开关
R901102716 HED8OA-2X/350K14KW
R901102716 HED8OA-20/350K14KW
350 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
带刻度的旋钮
活塞式压力开关
具有NC触点/NO触点功能的微动开关
管道安装
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图    内螺纹G1/4
产品系列    HED 8
压力[bar]    350
连接类型    管道
输出信号    具有常闭触点/NO触点功能的微动开关
电源电压    12…250伏交流/直流
电气连接器    接头，4极（3+PE）
电气连接说明    连接器4极（3+PE），符合EN 175301-803
符合性说明    CE–根据低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    0.84


力士乐REXROTH压力开关
R901107790 HED8OP-2X/100K14AS
R901107790 HED8OP-20/100K14AS
100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
活塞式压力开关
具有NC触点/NO触点功能的微动开关
底板安装
带刻度和保护帽的内六角体
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图    底板安装
产品系列    HED 8
压力[bar]    100
连接类型    底板安装
输出信号    具有常闭触点/NO触点功能的微动开关
电源电压    12…250伏交流/直流
电气连接器    接头，4极（3+PE）
电气连接说明    连接器4极（3+PE），符合EN 175301-803
符合性说明    CE–根据低压指令2014/35/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    0.78


力士乐REXROTH压力继电器HED8OH-2X/50K14
压力开关R901102349 HED8OH-20/50K14
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
六角形
活塞压力开关
具有打开/关闭功能的微动开关
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像    法兰连接（ISO 16873）
产品系列    HED 8
压力[bar]    50
连接类型    法兰连接
输出信号    具有打开/关闭功能的微动开关
电源电压    12…250伏交流/直流
电气插头    设备插头4针（3°PE）
电气连接说明    设备插头4针（3ĽPE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD
密封    NBR
重量[kg]    0.56



力士乐REXROTH压力开关HED 8 OP-2X/350K14
压力继电器R901106453 HED8OP-20/350K14
350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像    板式结构
压力[bar]    350
连接类型    板式结构
输出信号    具有打开/关闭功能的微动开关
电源电压    12至250 V交流/直流
电气插头    设备插头4针（3+PE）
电气连接说明    设备插头4针（3+PE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD
密封件    NBR
重量[kg]    0.7431


力士乐REXROTH压力开关HED 8 OP-2X/100K14S
压力继电器R901106509 HED8OP-20/100K14S
100巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调节类型：带六角套筒的主轴，无刻度，带保护帽，可密封
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像    板式结构
压力[bar]    100
连接类型    板式结构
输出信号    具有打开/关闭功能的微动开关
电源电压    12至250 V交流/直流
电气插头    设备插头4针（3+PE）
电气连接说明    设备插头4针（3+PE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD
密封件    NBR
重量[kg]    0.7656

力士乐REXROTH压力开关HED 8 OH-2X/350K14
压力继电器R901101640 HED8OH-20/350K14
350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
连接图像    法兰连接（ISO 16873）
大压力[bar]    350
连接类型    法兰连接
输出信号    具有打开/关闭功能的微动开关
电源电压    12至250 V交流/直流
电气插头    设备插头4针（3°PE）
电气连接说明    设备插头4针（3ĽPE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD
密封件    NBR
重量[kg]    0.556601

力士乐REXROTH压力开关HED8OH-2X/200K14V
压力继电器R901099789 HED8OH20/200K14/V
200巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带FKM密封件
产品特性
连接图像    法兰连接（ISO 16873）
大压力[bar]    200
连接类型    法兰连接
输出信号    具有打开/关闭功能的微动开关
电源电压    12至250 V交流/直流
电气插头    设备插头4针（3+PE）
电气连接说明    设备插头4针（3+PE），符合EN 175301-803
符合性说明    CE符合低压指令2014/35/EU
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HETG、HEES、HEPG
密封件    FKM
重量[kg]    0.55
力士乐减压阀DR20-5-52/200YM
