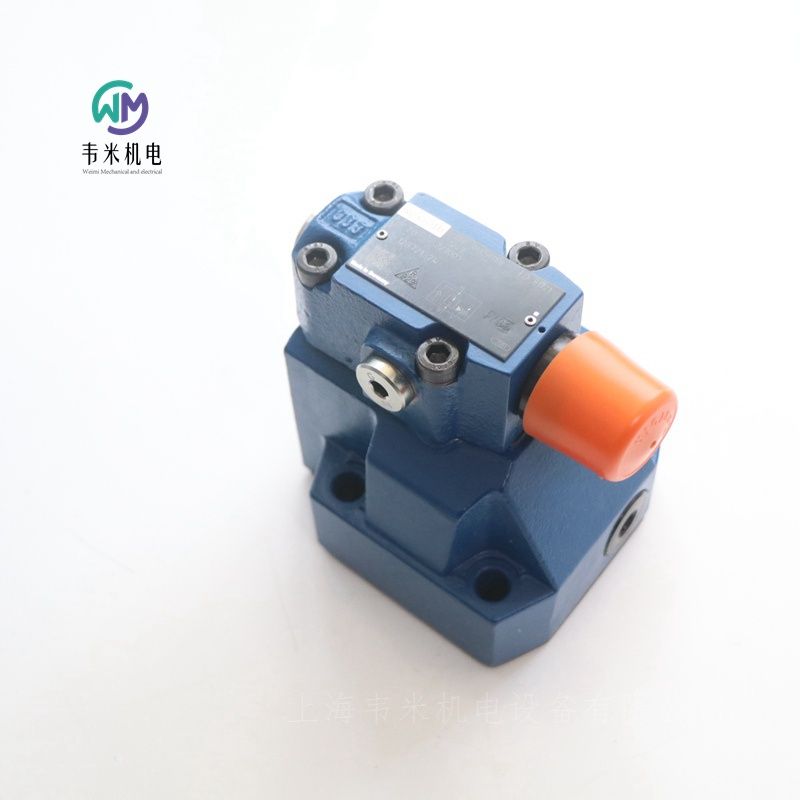

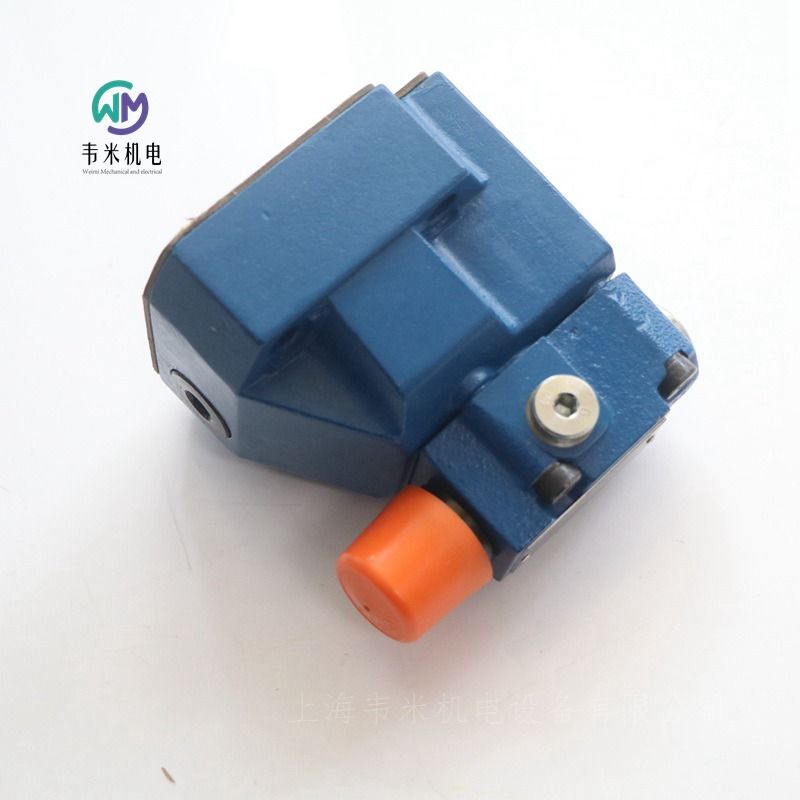

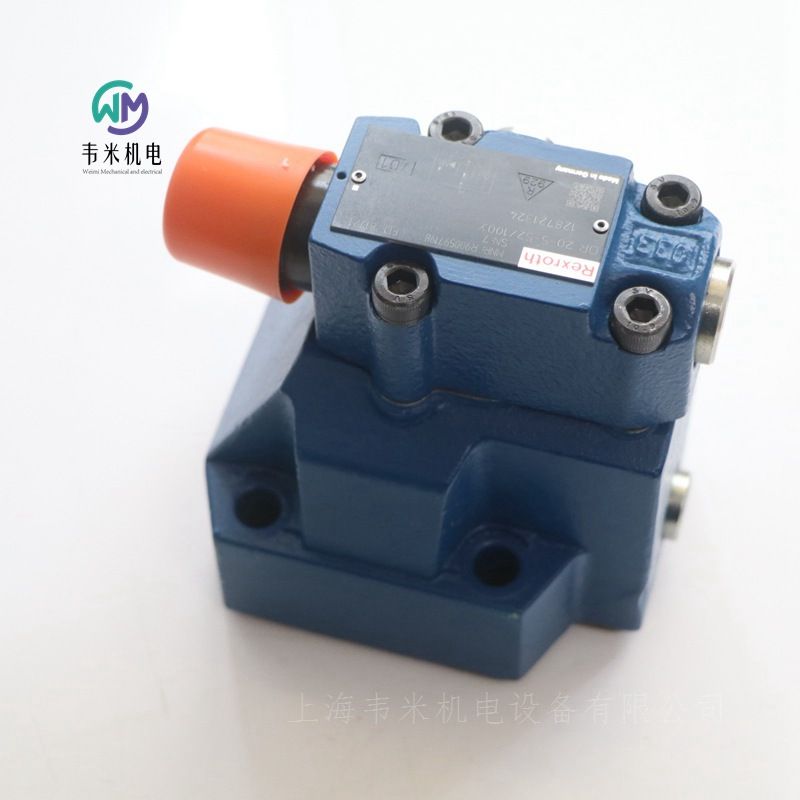

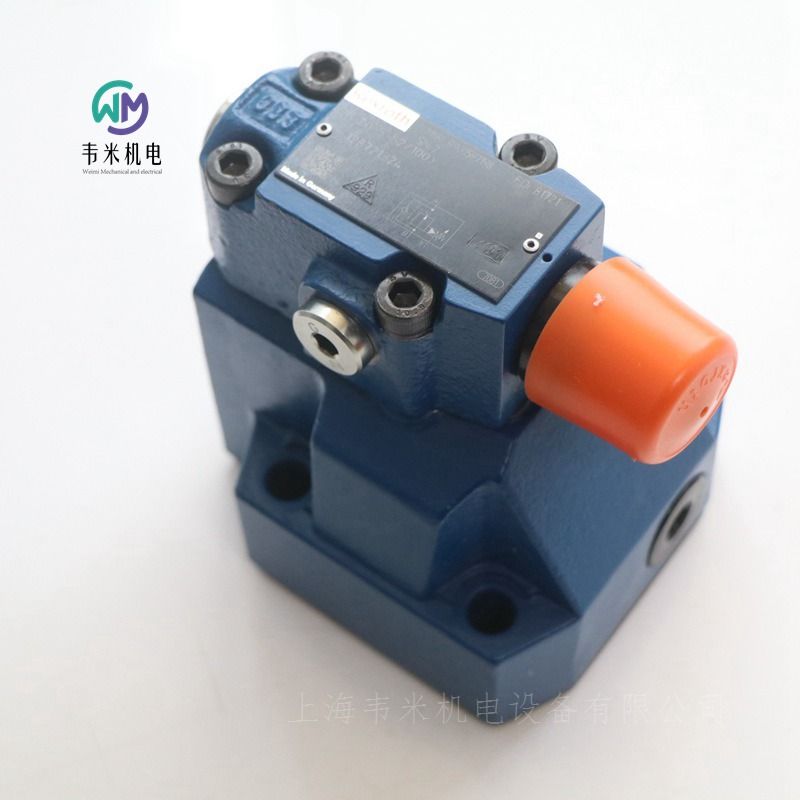

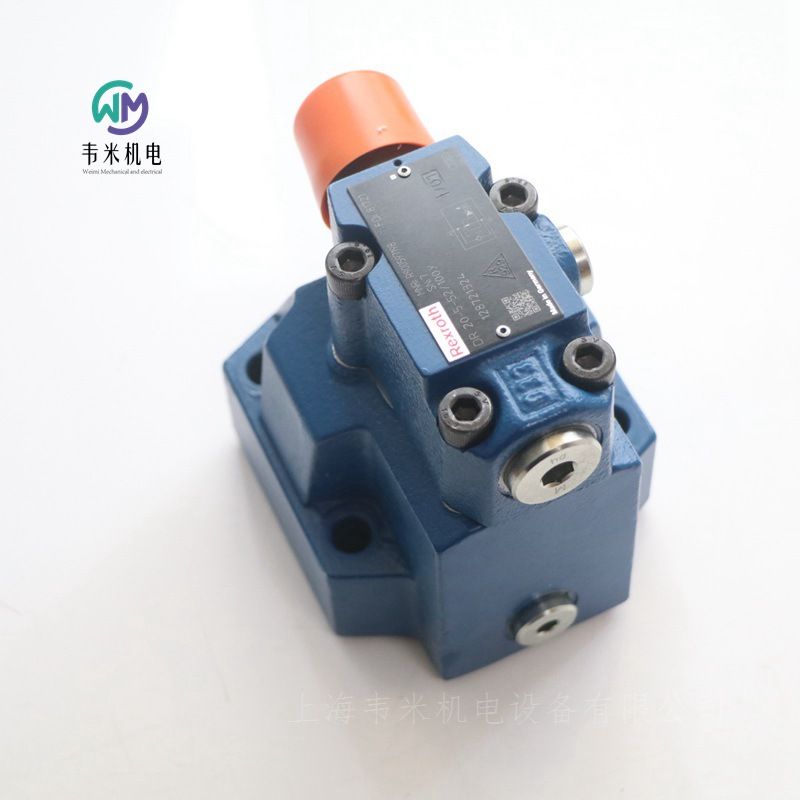

力士乐REXROTH减压阀 DR20-5-5X/100Y
R900597198
R900597198 DR20-5-52/100Y
公称尺寸 20，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
产品属性
连接图    ISO 5781-08-10-0-16
产品系列    DR10,20,30
工作压力. [bar]    350
体积流量 [l/min]    300
活塞符号    B → A
连接类型    底板安装
标称尺寸    20
驱动类型    通过机械致动
连接数    2
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    5.36


力士乐REXROTH减压阀
先导式操作
DR系列
尺寸10…32
组件系列5X
工作压力350巴
流量400 l/min
特点
用于底板安装
端口模式符合ISO 5781
用于螺纹连接
作为插装阀
4种调节类型，可选：
旋钮
带六角套筒和保护帽
带刻度的可锁定旋钮
带刻度的旋钮
5个压力额定值
止回阀，可选（仅底板安装）
防腐设计
DR型压力阀是由二次回路控制的先导式减压阀。
减压阀主要由带主阀芯插件的主阀和带调节型的先导控制阀组成。
在静止位置，阀门打开。液压油从通道B经由主滑阀插件无限制地流向通道A。施加在通道A上的压力作用在下部主滑阀侧。同时，压力通过喷嘴施加到主滑阀的弹簧加载侧，并通过通道施加到先导控制阀中的球。它还通过喷嘴、控制管路、止回阀和喷嘴作用在球体上。根据弹簧的设置，将控制滑阀保持在打开位置的阀球前面、通道和弹簧室中会产生压力。
通道B中的液压油可以无限制地通过主滑阀插入件流向通道A，直到通道A中的压力超过弹簧设定的值并打开阀球。控制滑阀向关闭方向移动。
当通道a中的压力与弹簧处设定的压力之间存在平衡状态时，实现所需的减压。从弹簧室返回的先导油总是通过控制管路从外部返回油箱。为了从通道A自由回流到通道B，可以选择性地安装止回阀。压力表连接允许控制通道A中的减压。
安装位置任意
环境温度范围  –30…+50°C（NBR密封；–20…+50°C（FKM密封件）
液压油温度范围  –30+80°C（NBR密封件）；–20…+80°C（FKM密封件）
工作压力  350bar
入口压力  350bar
出口压力  350bar
工作压力范围  10...350bar
粘度范围 10…800mm2/s
容许污染程度液压流体，清洁度等级符合ISO 4406（c）等级20/18/15 2）
德国力士乐REXROTH减压阀订货号和型号：
R900597713 DR10-4-5X/100Y
R900962883 DR10-4-5X/100YM
R900596823 DR10-4-5X/200YM
R901080203 DR10-4-5X/160XYM
R901080203 DR10-4-5X/160XYM
R900503742 DR10-5-5X/50Y
R900597197 DR10-5-5X/100YM
R900503741 DR10-5-52/200Y
R900598358 DR10-5-5X/200YM
R900596883 DR10-5-5X/315Y
R900597132 DR10-5-5X/315YM
R900937292 DR10-5-5X/200YMV/12
R900518619 DR10-7-5X/100YM
R900596639 DR20-4-5X/100Y
R900500255 DR20-4-5X/200YM
R900596629 DR20-4-5X/315Y
R900594109 DR20-4-52/350YM
R900598360 DR20-5-5X/50Y
R900500284 DR20-5-5X/50YM
R900597198 DR20-5-5X/100Y
R900597892 DR20-5-5X/200Y
R900597233 DR20-5-5X/200YM
R900597233 DR20-5-52/200YM
R900596754 DR20-5-5X/315YM
R900599113 DR30-4-5X/100Y
R900508498 DR30-4-5X/200Y
R900503303 DR30-5-5X/50YM
R900596500 DR30-5-52/200Y
R900597158 DR30-5-5X/200YM
R900597158 DR30-5-52/200YM
R900596928 DR30-5-5X/315Y

力士乐REXROTH比例溢流阀 DBET-6X/420G24K4V
R901108319 DBET-62/420G24K4V
公称尺寸 6，P → T，电气带外部放大器，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 420 bar
直动式
连接图    ISO 4401-03-02-0-05
压力[bar]    420
流量[l/min]    2
机符号    P→ T
连接类型    底板安装
大小    6
驱动类型    带有外部电子设备的电气
端口数量    2
开关位置数量    2
电源电压    24V直流电
电气连接器    接头3极（2+PE）
电气连接说明    连接器3极（2+PE），符合EN 175301-803
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.42


力士乐REXROTH带集成电子元件的直动式比例溢流阀
DBETE
规格 6
组件系列 6X
大工作压力 420 bar
大流量 2 l/min
直动式阀用于限制系统压力
用比例电磁铁操纵
带对中螺纹和可拆卸线圈的比例电磁铁
用于底板安装：孔图按 ISO 4401
设定值压力特性曲线的制造公差小
DBETE 型比例溢流阀是一种采用阀座设计和集成电子元件 的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座、阀架和集成电子元件组成。将电源电压和控制值电压施加于连接器 。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
基本原理
要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。
型号 DBETE – 带集成电子元件（OBE）
在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。
在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。
技术数据
型号 DBETE
重量  2.0kg； 2.15
安装位置 可选
存储温度范围  –20 至 +80°C
环境温度范围  –20 至 +50°C
液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）
工作压力 油口 P 420bar
压力设定  50...420bar
回流压力 油口 T 或 Y  分别施加零压力至油箱
流量  2l/min
液压油  符合 DIN 51524 规定的矿物油（HL，HLP）
液压油温度范围  –20 至 +80°C
粘度范围  20 至 380mm2/s，优为 30 至 46mm2/s
液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级  等级 20/18/15 2
滞环 小于压力设定的 4 %
反向死区  小于压力设定的 0.5 %
响应灵敏度  小于压力设定的 0.5 %
线性（流量 0.8 l/min）  设定压力的 ±3 %
控制值/压力特性曲线的容差为 0.8 l/min；增加的压力
控制值为 20% 时  小于压力设定的 ±1.5 %
控制值为 100 % 时  小于压力设定的 ±1.5 %
阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min   80ms（视系统而定！）
电气
线圈小电流  ≤ 100mA
线圈大电流  1600 ± 10 %mA
电磁线圈电阻
20 °C 时的低温值  5.5Ω
高温值  8.05Ω
占空比  100%
电气，集成元件（OBE）
电源电压
标称电压  24VDC
下限值  21VDC
上限值  35VDC
电流消耗  ≤ 1.5A
要求的保险丝   2A，慢速熔断
输入
电压  0 至 10V
电流  4 至 20mA
输出 实际电流值  1 mV 1mA
符合 EN 60529 的阀防护类型   IP 65，带安装和锁定配合连接器
型号 DBETE
组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚
电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A
B 0 V
实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V
差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω
E 控制值参考电位
测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ
保护性接地导线 PE 连接至线圈和阀体
符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2
塑料型号， 材料编号 R900021267（另外单独购买）
金属型号，材料编号 R900223890 （另外单独购买）
电气连接
型号 DBETE 的连接电缆
 – 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽
 – 仅在供电侧将屏蔽连接到 PE
 – 允许长度为 100 m
电源设备的电源电压取决于供电电缆的长度。
型号 DBETE 的集成电子元件（OBE）
功能
通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。
借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。
电流调节器调节线圈电流，而不受电磁线圈电阻影响。
比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）。
至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。
德国力士乐REXROTH直动式比例溢流阀订货号和型号：
R901198613 DBETE-6X/420G24K31A1V
R901119906 DBETE-62/315YG24K31F1V
R901064544 DBETE-62/50YG24K31A1V
R901064548 DBETE-6X/350YG24K31A1V
R901064278 DBETE-6X/315YG24K31A1V
R901029966 DBETE-62/50G24K31A1V
R901064677 DBETE-6X/200YG24K31A1V
R901064677 DBETE-62/200YG24K31A1V
R901029967 DBETE-6X/100G24K31A1V
R901029967 DBETE-62/100G24K31A1V
R901029968 DBETE-6X/200G24K31A1V
R901029969 DBETE-6X/315G24K31A1V
R901029969 DBETE-62/315G24K31A1V
R901029970 DBETE-62/350G24K31A1V
R901104476 DBETE-6X/420YG24K31A1V
R901045242 DBETE-6X/100G24K31F1V
R901045243 DBETE-6X/200G24K31F1V
R901045246 DBETE-62/315G24K31F1V
R901045248 DBETE-6X/350G24K31F1V
R901121103 DBETE-62/420G24K31F1V
R901236003 DBETE-6X/420YG24K31F1V
R901150563 DBETE-6X/100YG24K31F1V

力士乐REXROTH比例溢流阀R901198613
比例溢流阀 DBETE-6X/420G24K31A1V
R901198613 DBETE-62/420G24K31A1V
公称尺寸 6, , P → T, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力等级420巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带车载电子设备的电气
端口数    2.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士乐REXROTH比例溢流阀
R901029967 DBETE-6X/100G24K31A1V
R901029967 DBETE-62/100G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
连接性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士乐REXROTH比例溢流阀
R901423919 DBETE-6X/100G24K31F1M
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.58

力士乐REXROTH比例溢流阀
R901045242 DBETE-6X/100G24K31F1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.88

力士乐REXROTH比例溢流阀
R901064545 DBETE-6X/100YG24K31A1V
公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T，P→Y
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.56

力士乐REXROTH比例溢流阀
R901150563 DBETE-6X/100YG24K31F1V
公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T，P→Y
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.59

力士乐REXROTH比例溢流阀
R901093993 DBETE-6X/200G24K31A1M
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.61

力士乐REXROTH比例溢流阀
R901029968 DBETE-6X/200G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
连接性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.58

力士乐REXROTH比例溢流阀
R901415729 DBETE-6X/200G24K31F1M
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.6

力士乐REXROTH比例溢流阀
R901045243 DBETE-6X/200G24K31F1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6
